Jak działa termowizja? Fizyka podczerwieni wyjaśniona prostym językiem

Termowizja kojarzy się często z obrazem w jaskrawych kolorach, na którym sylwetki ludzi, zwierząt czy elementy terenu wyraźnie odcinają się od tła. W praktyce nie jest to jednak „widzenie w ciemności” w potocznym rozumieniu, ale technologia rejestrowania promieniowania podczerwonego, czyli energii cieplnej emitowanej przez obiekty. W tym artykule wyjaśniamy, jak działa termowizja, dlaczego nie potrzebuje światła widzialnego i jakie ograniczenia warto znać przed użyciem jej w terenie.

Dlaczego termowizja nie potrzebuje światła widzialnego

Ludzkie oko widzi tylko niewielki fragment promieniowania elektromagnetycznego. To światło widzialne, czyli zakres, który pozwala nam rozróżniać kolory, kształty i szczegóły otoczenia. Gdy zapada zmrok, ilość światła odbitego od przedmiotów spada, dlatego bez dodatkowego oświetlenia widzimy coraz mniej.

Termowizja działa inaczej. Nie opiera się na świetle odbitym, lecz na promieniowaniu cieplnym emitowanym przez obiekty. Każde ciało o temperaturze wyższej od zera bezwzględnego emituje promieniowanie elektromagnetyczne. W warunkach terenowych szczególnie istotny jest zakres podczerwieni, którego człowiek nie widzi, ale który może zostać zarejestrowany przez odpowiedni detektor.

Dlatego kamera termowizyjna może pracować w całkowitej ciemności. Nie musi „doświetlać” sceny tak jak latarka ani wzmacniać szczątkowego światła jak klasyczna noktowizja. Rejestruje różnice temperatur między obiektami i tłem, a następnie przetwarza je na obraz zrozumiały dla użytkownika.

Czym jest promieniowanie podczerwone

Podczerwień to część widma elektromagnetycznego znajdująca się poza zakresem widzialnym dla człowieka. Jej nazwa nie jest przypadkowa: leży „poniżej czerwieni”, czyli za końcem widzialnego pasma czerwonego. Dla termowizji najważniejsze jest to, że obiekty emitują podczerwień w zależności od swojej temperatury, właściwości powierzchni i warunków otoczenia.

Nie oznacza to jednak, że termowizor widzi temperaturę w taki sam sposób, w jaki termometr mierzy ją punktowo. Kamera termowizyjna rejestruje promieniowanie docierające do detektora. Na ten sygnał wpływa m.in. emisyjność powierzchni, odbicia, wilgotność powietrza, mgła, deszcz, odległość i kontrast między obiektem a tłem. Dlatego obraz termowizyjny trzeba interpretować rozsądnie, zwłaszcza w terenie.

Przykład jest prosty: rozgrzany kamień, pień drzewa, ściana budynku albo ciało zwierzęcia mogą emitować inną ilość promieniowania podczerwonego niż otoczenie. Kamera nie pokazuje „koloru” tych obiektów, lecz różnice w sygnale cieplnym.

Jak kamera termowizyjna zamienia ciepło na obraz

Sercem termowizora jest detektor podczerwieni. W wielu urządzeniach terenowych stosuje się niechłodzone mikrobolometry. To matryce złożone z wielu maleńkich elementów reagujących na promieniowanie podczerwone. Gdy promieniowanie pada na taki element, powoduje niewielką zmianę jego temperatury, a ta przekłada się na zmianę właściwości elektrycznych. Elektronika urządzenia odczytuje te zmiany i przetwarza je na obraz.

W dużym uproszczeniu można powiedzieć, że każdy piksel matrycy odpowiada za pomiar sygnału cieplnego z małego fragmentu obserwowanej sceny. Im więcej pikseli i im lepsza jakość detektora, tym więcej informacji może zebrać urządzenie. Sama rozdzielczość nie jest jednak jedynym parametrem. Liczy się również czułość termiczna, optyka, algorytmy przetwarzania obrazu i jakość wyświetlacza.

Mikrobolometr, sensor i elektronika obrazu

Mikrobolometr nie działa jak zwykła kamera fotograficzna. Aparat rejestruje światło widzialne odbite od sceny. Termowizor rejestruje promieniowanie cieplne. Z tego powodu jego obiektyw, sensor i elektronika są projektowane pod zupełnie inne zadanie.

W praktyce obraz widoczny na ekranie termowizora jest wynikiem kilku etapów. Najpierw obiektyw kieruje promieniowanie podczerwone na detektor. Następnie matryca rejestruje różnice sygnału. Później procesor analizuje dane i przypisuje im skalę jasności albo paletę kolorów. Dopiero na końcu użytkownik widzi obraz, który można interpretować w terenie.

To ważne, bo termowizja nie pokazuje świata „takim, jaki jest” w sensie fotograficznym. Pokazuje rozkład promieniowania cieplnego i kontrast termiczny. Właśnie dlatego ten sam teren może wyglądać inaczej o świcie, po deszczu, po całym dniu nagrzewania przez słońce albo w czasie mgły.

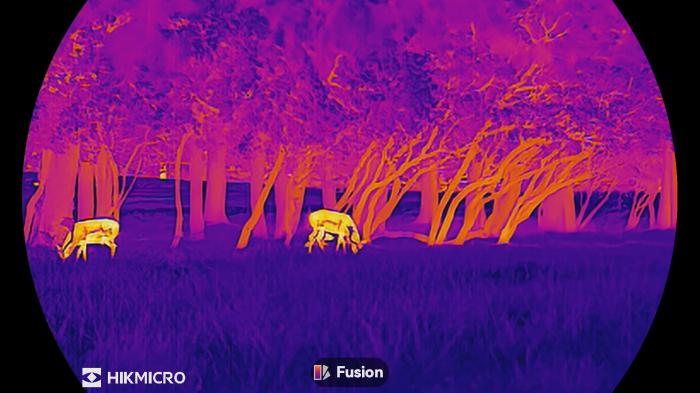

Co oznaczają kolory na ekranie termowizora

Kolory w termowizji są umowne. Kamera może pokazywać cieplejsze obszary jako białe, żółte, czerwone albo czarne, w zależności od wybranej palety. Nie oznacza to, że dany obiekt naprawdę ma taki kolor. To tylko sposób wizualizacji różnic temperatur i ułatwienia interpretacji sceny.

Popularne palety obrazu pomagają w różnych warunkach. Tryb „white hot” pokazuje cieplejsze obiekty jako jaśniejsze, a „black hot” jako ciemniejsze. Palety kolorowe mogą mocniej podkreślać kontrasty, ale nie zawsze są najwygodniejsze podczas dłuższej obserwacji. W terenie często liczy się nie efektowność obrazu, lecz czytelność sylwetek, tła i detali.

Warto też pamiętać, że obraz termowizyjny jest dynamiczny. Jeśli cały teren ma zbliżoną temperaturę, kontrast będzie słabszy. Jeśli obiekt wyraźnie różni się temperaturą od otoczenia, będzie łatwiejszy do zauważenia.

Dlaczego termowizja pokazuje kontrast, a nie „zdjęcie” świata

Największe nieporozumienie dotyczące termowizji polega na traktowaniu jej jak kamery do zwykłego nagrywania po zmroku. Tymczasem termowizor nie zastępuje oczu ani lornetki. Pomaga wykrywać różnice cieplne.

Oznacza to, że termowizja może bardzo dobrze wskazać obecność obiektu wyróżniającego się termicznie, ale nie zawsze pozwoli na łatwe rozpoznanie wszystkich szczegółów. Identyfikacja zależy od odległości, rozdzielczości sensora, jakości optyki, ustawień obrazu, doświadczenia użytkownika i warunków terenowych.

Dlatego w odpowiedzialnym użytkowaniu termowizji ważne jest rozróżnienie między wykryciem, rozpoznaniem i identyfikacją. Wykrycie oznacza, że coś pojawia się w obrazie. Rozpoznanie pozwala określić ogólny charakter obiektu. Identyfikacja wymaga większej ilości szczegółów i nie powinna być opierana wyłącznie na domysłach.

Najważniejsze parametry: rozdzielczość, NETD, odświeżanie i obiektyw

Przy wyborze urządzenia termowizyjnego często pojawia się kilka parametrów. Rozdzielczość sensora mówi o liczbie punktów rejestrujących promieniowanie podczerwone. Wyższa rozdzielczość może pomóc w uzyskaniu bardziej szczegółowego obrazu, zwłaszcza na większym dystansie, ale sama nie gwarantuje dobrej jakości obserwacji.

NETD, czyli czułość termiczna, opisuje zdolność kamery do rozróżniania niewielkich różnic temperatur przy obecności szumu. Im niższa wartość NETD, tym urządzenie teoretycznie lepiej wychwytuje subtelne różnice cieplne, choć wynik końcowy zależy także od optyki i elektroniki obrazu.

Częstotliwość odświeżania wpływa na płynność obrazu, szczególnie przy obserwacji ruchomych obiektów lub skanowaniu terenu. Obiektyw decyduje m.in. o polu widzenia i tym, jak urządzenie sprawdza się na krótszym lub dłuższym dystansie. Szerokie pole widzenia bywa praktyczne przy szybkim przeglądzie terenu, a węższe może pomagać w obserwacji oddalonych obiektów.

Osoby porównujące termowizję myśliwską powinny patrzeć nie tylko na pojedynczy parametr, ale na całe zastosowanie: typ obserwacji, dystans, warunki pracy, ergonomię i sposób interpretacji obrazu.

Warunki terenowe, które wpływają na obraz termowizyjny

Termowizja jest bardzo użyteczna po zmroku, ale nie jest technologią magiczną. Na obraz wpływa środowisko. Mgła, deszcz, wysoka wilgotność, silny wiatr, nagrzane podłoże albo szybkie wychładzanie terenu mogą zmieniać kontrast termiczny. Po słonecznym dniu kamienie, pnie, budynki i elementy infrastruktury mogą długo oddawać ciepło, przez co tło staje się bardziej „aktywne”.

Z kolei o świcie, gdy temperatura otoczenia się wyrównuje, obraz może wyglądać inaczej niż wieczorem. W lesie termowizor będzie interpretował scenę inaczej niż na otwartym polu, nad wodą czy na skraju zabudowań. Doświadczenie użytkownika polega m.in. na tym, żeby rozumieć te zmienne i nie wyciągać zbyt pochopnych wniosków.

Znaczenie ma również emisyjność powierzchni. Różne materiały inaczej emitują i odbijają promieniowanie podczerwone. Dlatego metal, mokra powierzchnia, roślinność, gleba i sierść zwierzęcia mogą dawać różne sygnały, nawet jeśli w danym momencie mają podobną temperaturę.

Termowizja a noktowizja — dwie różne technologie

Termowizja i noktowizja często są wrzucane do jednej kategorii, bo obie technologie pomagają prowadzić obserwację po zmroku. Działają jednak inaczej.

Noktowizja wzmacnia dostępne światło lub korzysta z iluminatora podczerwieni. Potrzebuje więc pewnej ilości światła albo aktywnego doświetlenia sceny. Pokazuje obraz bardziej zbliżony do tego, co kojarzymy z widzeniem, czyli kształty, strukturę i szczegóły odbitego światła.

Termowizja nie potrzebuje światła widzialnego. Rejestruje promieniowanie cieplne. Dzięki temu może wykrywać obiekty odcinające się temperaturą od otoczenia, ale jednocześnie nie zawsze pokaże tyle szczegółów powierzchni, ile dobra optyka dzienna lub noktowizja w odpowiednich warunkach.

W praktyce nie chodzi więc o to, która technologia jest „lepsza” w ogóle. Ważniejsze pytanie brzmi: do jakiego zadania ma służyć urządzenie i w jakich warunkach będzie używane?

Ograniczenia termowizji, o których warto pamiętać

Termowizja świetnie pokazuje różnice temperatur, ale ma swoje ograniczenia. Nie pozwala widzieć przez wszystko. Szkło, gęsta roślinność, intensywne opady czy niekorzystne warunki atmosferyczne mogą ograniczać użyteczność obrazu. Termowizor nie zastępuje także wiedzy terenowej, doświadczenia ani odpowiedzialnej oceny sytuacji.

Nie należy też traktować wskazań obrazu jako absolutnej prawdy o obiekcie. To, co widzimy na ekranie, jest interpretacją promieniowania docierającego do sensora. Im trudniejsze warunki i większa odległość, tym ostrożniej trzeba podchodzić do identyfikacji.

Dobry sprzęt pomaga, ale nie zwalnia użytkownika z myślenia. W terenie liczy się umiejętność łączenia obrazu termowizyjnego z obserwacją otoczenia, znajomością zachowań zwierząt, zasadami bezpieczeństwa oraz aktualnymi przepisami.

Jak odpowiedzialnie korzystać z termowizji w terenie

Termowizja jest narzędziem obserwacyjnym. Może zwiększać świadomość sytuacyjną, pomagać w ocenie terenu i wspierać legalne, odpowiedzialne działania. Jednocześnie powinna być używana z poszanowaniem prawa, regulaminów obowiązujących w danym miejscu, prywatności osób trzecich i zasad bezpieczeństwa.

W kontekście łowieckim szczególnie ważne jest, żeby nie traktować technologii jako skrótu zastępującego rozpoznanie, doświadczenie i odpowiedzialność. Sprzęt może pomóc zobaczyć więcej, ale decyzje użytkownika muszą wynikać z pełnej oceny sytuacji, a nie tylko z obrazu na ekranie.

Rozsądne korzystanie z termowizji zaczyna się od poznania jej fizycznych podstaw. Kto rozumie, że termowizor pokazuje kontrast cieplny, a nie klasyczne zdjęcie, łatwiej oceni, kiedy obraz jest czytelny, a kiedy wymaga ostrożnej interpretacji.

Podsumowanie: fizyka, praktyka i rozsądny dobór sprzętu

Termowizja działa dzięki rejestrowaniu promieniowania podczerwonego emitowanego przez obiekty. Kamera termowizyjna zamienia sygnał cieplny na obraz, który pokazuje różnice temperatur i kontrast między elementami sceny. To dlatego może pracować w ciemności, ale jednocześnie ma ograniczenia wynikające z warunków atmosferycznych, właściwości powierzchni, rozdzielczości sensora i doświadczenia użytkownika.

Najważniejsze jest więc nie tylko to, jaki termowizor wybrać, ale także jak rozumieć obraz, który pokazuje urządzenie. W terenie liczy się połączenie technologii, wiedzy, doświadczenia i odpowiedzialnego użytkowania. Osoby porównujące dostępne rozwiązania mogą sprawdzić ofertę Beafoto.pl, zwracając uwagę nie tylko na parametry techniczne, ale też na realny sposób pracy w terenie.
